 Novapress MULTI II, EG |
1.
|
재질 및 특성 |
|
Subject flanges :
DIN 2690/2697, PN 10bar∼100bar RF 및 FF프랜지
ANSI B16.5(16.21) 150LBS∼1500LBS RF 및 FF프랜지
MSS SP44 150LBS∼900LBS, API 605 75LBS∼300LBS
RF,F프랜지 |
|
|
재질: |
NOVAPRESS
MULTI II는 GRAPHITE와 Mineral/Aramid Fibres를 기본 물질로
만든 고귀하고 고상한 최고급 비석면 가스겟입니다. |
|
특성: |
NP-MULTI II는 Frenzelit社의 우수한 기술이 빚어 낸 작품이라 아니할 수 없다. 이 Gasket은 높은 인장력과 기계적인 강도가 우수함을 지니고 있어 진동이 있는
분야와 높은압력에사용함이적합하며, 발전소의 터빈가스켓으로 추천합니다.가스켙표면에신축성이 있는 A300 코팅처리를 해서 낮은 면압에도 우수한 밀봉 성을 발휘한다.
발전소의 스팀터빈, 가스터빈 Gaskets으로 추천한다. (novapress MULTI II EG : 인코넬wire Mesh 삽입) (MULTI II EG : 인코넬 wire Mesh 삽입) |
2. |
적용
분야 |
|
발전소용 Gasket으로 스팀, 스팀터빈, 가스터빈, 터보챠처, 고온. 고압의 펌프시설, Gases, water, 케미컬, LNG이송라인, 해수정수분야, Hot water, 케미컬 플랜트, 옥시
죤 및 모든 산업분야에 쓸 수 있다. 특히 발전소의 F. G. D플랜트, 화학공장의 열 매체, 중공업분야, 선박, 우주항공, L. N. G기지, 정수시설, 오폐수시설, 철도차량건조, 건축
설비분야, Exhaust Gas(디젤기관 배기관).
|
3. |
규 격 |
|
a. SHEET SIZE
: 1500 * 1500, 1500 * 3000 mm
b. 두 께
: 0.3, 0.5, 0.75, 1.0,
1.5, 2.0, 3.0, 4.0 mm
c. 허용 공차 :
DIN 3754 적용
d. 표면 처리 : Both
side A300 NON-STICK Coating 처리를 했다. |
4. |
규격승인 |
|
* DIN DVGW-Reg.NO.90.01E070(according
to DIN 3535,PART6FA German Gas and Water industry Association.
* BAM-Bundesanstalt fu"r Materialpru"fung
(German Federal Institute for Material Testing) Flenge
jointings of OXYGEN carrying steel pipes up to 100bar
internal pressure and operating temperratures
of up to 80℃.
* DIN - ISO 9001
* IT S(DIN 3754
스팀승인)
* IT-400(DIN 3754 스팀승인) |
|
5. |
제품
특성 |
* 복 원
율 :
55 %
* MAX.온도 :
-180∼ 540 ℃ (MULTI II EG : -180∼ 600℃)
* MAX.압력
: 100 bar
(MULTI II EG : 150 bar)
* 표면 압력 :
1800bar/mm2
* 밀 도
: 1.6 g/cm3
* 스트레스저항성:
175℃(DIN52913) 320 bar
:
300℃(DIN52913) 230 bar |
|

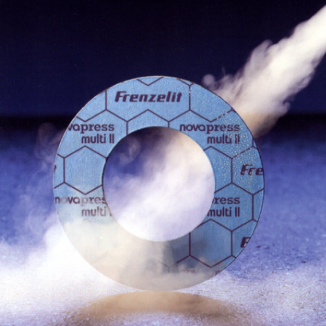

High pressure gaskets
novapress multiⅡ
Steam or gas turbine gasket.
|
|
