Frenzelit acoustic pillows in gas turbines: 가스 터빈의 방음 쿠션
Tricky mission (까다로운 미션)
|
|
|
|
환경보호는 기후보호보다 더 큰 것입니다.
소음공해는 가장 긴급한 환경문제 중 하나입니다.
전세계에 존재하며 꾸준히 증가하고 있습니다. 이 문제에 한 가지 가능한 솔루션은 귀를 보호하는 것입니다. 이 문제 해결에 더 효율적인 방법은 소음원을 다루는 것입니다. 예를 들면, 고온에서 뜨거운 가스가 빠져나가는 가스터빈의 연소가스 굴뚝을 손보는 것입니다. 그리고 방음장치가 설치되지 않는 한 회사 직원이나 회사 주변 이웃들도 받아들이는 걸 예상할 수 없는 소음 상태를 손보는 것입니다.
|
| |
 |
| |
|
점점 더 까다로워지는 요구 |
|
|
|
유일한 어려움은 가스터빈이 특히 시끄러울 뿐만 아니라 방음하기가 꽤 까다롭다는 것입니다.
이것은 방음요청이 점점 더 까다로워지고 있다는 사실에서 알 수 있습니다. 최고온도가 550도까지 올라가서 오랫동안 최신식 상태로 지속하는 연소가스인 반면에 최근 발전소의 가스 온도는 최대 700도까지 오르는 것이 완벽히 가능합니다.
더 높은 기계적 응력이 부하 교환과 이것과 관련하여 매일 가동하고 중지하는 절정부하 발전소 배치의 결과로 생긴 압력 사이의 간격이 짧아져서 발생하는 것은 말할 필요도 없습니다.

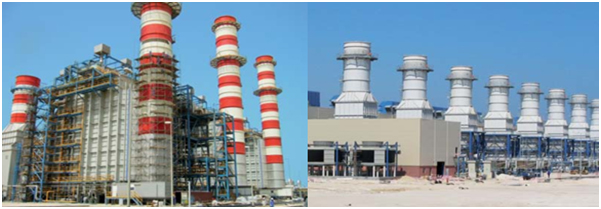

이와 같이, 예를 들어 스페인 타라고나에 새 가스터빈 발전소는 재 정비할 필요가 있었습니다.
|
| |
|
Partnership between Frenzelit and BBM AkustikFrenzelit과 BBM의 파트너쉽 |
|
|
|

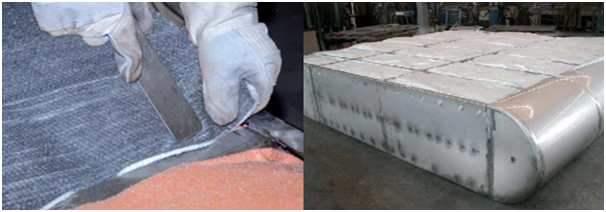

방음재에 스테인리스 철 구조를 사용하는 건 일반적인 일입니다.
방음 원료를 느슨하게 하거나 정확히 섬유로 제작한 방음재가 스테인리스 철 구조에 어울립니다. 견고한 재료나 밀도 분포와 같은 보증도 없이 짜임이 촘촘하지 않은 직물이 설치하는데 꽤 오랜 시간이 드는 반면에 이 방음재는 다루기쉽고 5분 안에 설치할 수 있다는 장점이 있습니다.
엔지니어링 회사인 BBM AkusticTechnologie GmbH (독일 뮌헨 근처의 플라네그)는 대형 시설에 설치하는 소음장치 디자인과 공급으로 세계에 이름을 알려왔습니다.
독일의 소음장치 제조 산업의 선두자인 자회사 ROHRING-BBM (Coswig near Dresden)은 전 세계의 발전소 소음기, 직렬기관, 화학반응분출 소음기스틸 엔지니어링 적용을 전문적으로 다루고 있습니다. BBM AkustikTechnologie의 엔지니어이자 연구개발부의 책임을 맡은 프로젝트 매니저 Hagen Peters씨는 규격 방음재 디자인의 높아진 품질에 객관적으로 연구를 진행했습니다.
해답을 찾는 과정은 산업용 섬유 시장 선두자인 Frenzelit Werke GmbH(독일 바트바르넥)과 함께 진행했고 결과는 성공적이었습니다.
|
| |
 |
| |
|
Patented worldwide 세계적 특허 |
|
|
| |
Frenzelit 상무이자 산업용 섬유부서 부장인 Reiner Schrei씨와 같은 부서 주요 고객 관리자인 Rita Jeske-Booth씨가 효율성 수준에 관심이 가는 새로운 차원에 완전히 도달한 대안을 개발했습니다. 이 연구는 운전온도 650도 또는 700도까지도 적합한 개선된 흡수 물질을 위해 진행되었습니다. 개발된 것은 방음재 필링으로isoGLAS®GT 유리섬유와 고온도 저항 섬유인 isoTEHRM®GTH로 만들어졌습니다. 개선된 장점들이 많습니다.
• 오래가는 섬유 (현무암과 같은 표준 단열재와 비교했을 때)
• 일관적인 동질 필링재 밀도가 총 수명을 뛰어 넘습니다.
• 극도의 온도와 기계적 압력을 감당하는 뛰어난 섬유 안정성
• 공기 중 노출에 관한 한 절대적으로 안전합니다.

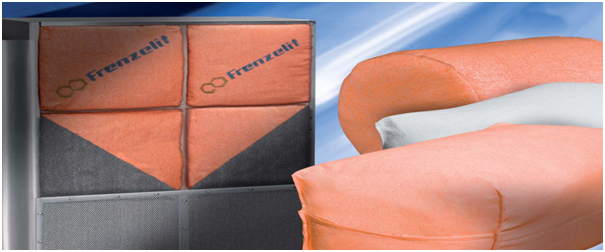

쿠션 envelope를 위한 고온도 저항 방음 직물섬유 AF 460 HT red은 또한 이런 특별한 어플리케이션을 잘 찢어지고 부러지는 균열 저항적 특성을 보장하기 위해 개발 되었습니다.
여기에 더해서 FrenzelitisoTECH®를 기반으로 BBM-Compound은 개발되었습니다.
FrenzelitisoTECH®니들매트와 Frenzelit AM 30 유리니들매트는 복합한 재료입니다.
이 새로운 재료는 투명하게 방음이 됨과 동시에 흡수 쿠션과 다공 평판 사이에 매우 효과적인 기계적 보호를 제공합니다. 이 새로운 솔루션에 대한 세계적 특허 신청을 제출했습니다.
|
| |
|
Installation in Tarragona (스페인 타라고나 설치) |
|
|
|
예를 들어 650도 정도의 극단적 조건하에 두 가지 방음재를 테스트할 기회가 실무에서 있었습니다. 스페인의 발전소 가스터빈에서 발생했습니다. 이 실험의 결과는 분명했습니다.
현무암 섬유(basalt fibre) 직물재을 채우는 것은 섬유적 구조를 거의 모두 잃게 되었고 가루가 되고 붉게 녹스는 등 엉망이 되었습니다. 유리섬유재는 사실상 변하지 않았습니다.
|
| |
 |
| |
|
Customised just in time(고객의 요구를 맞추어 드립니다) |
|
|
|
2세대 방음재의 전략은 방음재에 유리섬유를 채우고 FrenzelitisoTECH®재료로부터 BBM-compound를 첨가하는 것입니다. 이 확신의 근거는 독일의 바트베르넥에서 시작한 실제 테스팅을 토대로 합니다.
변화가 매우 많은 기하학적 터빈의 라인은 쿠션을 만들기에 필요하게 만드는데 어떤 경우에는 원뿔과 삼각형 형태를 포함하여 치수가 25가지나 됩니다. 이 쿠션은 스펙 도면에 맞춰서 정밀생산으로 바트베르넥에서 생산됩니다. 소음기의 생산은 코스비히에서 동시에 시작합니다. 이 쿠션은 코스비히 공장 관리자인 Thomas Reus와 예정한대로 납기에 맞춰 제공됩니다. 이 특별한 식별 시스템은 소음기 구멍에 적절한 쿠션의 배치가 무척 용이하게 합니다.
|
| |
 |
| |
|
Quiet turbines 조용한 터빈 |
|
|
|
| 이 결과는 이 혁신적 기술이 스페인 타라고나 전력소의 운전기사에게만 깊은 인상을 준 것이 아닙니다. 많은 다른 시설의 제조자 또한 이 새로운 고 온도를 견디는 제품을 사용할 계획입니다. 미래의 필요 또한 만족시켜줄 것입니다. |
 |
| |
 |
