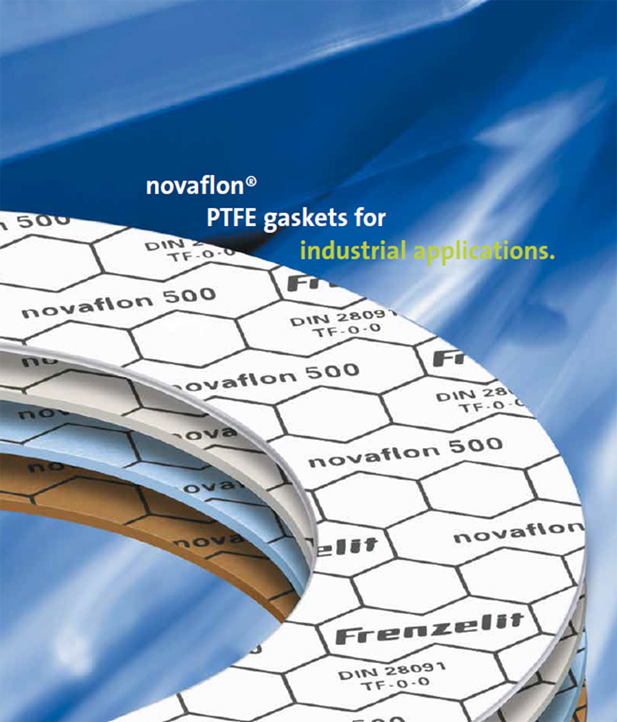

Novafion PTFE Gaskets

Novafion PTFE Gaskets



한 눈에 보는 Novaflon® 제품의 장점


Novaflon시리즈는 일반적인 PTFE에 주요한 이점들을 더한 제품입니다.

• pH 전 농도에 걸쳐서 거의 모든 알칼리와 산성에 뛰어난 매개 저항성을 보여줍니다. (pH 농도 0-14)

• 뛰어난 잔류 응력

• COLD FLOW현상을제거.(고무,플라스틱또는GASKET등의 고체가 하중을 받아 상온에서 유동, 변형하는 것)

• CREEP 현상을 개선했다.(온도와 압축에 의해 GASKET  이 퍼지거나 변형하는 현상)

• 뛰어난 기계적 저항성

• 광범위한 사용온도 -210℃~260℃

• 평생 가는 품질수명

• 이 gasket은 종과 횡의 인장강도가 같습니다.

• 독일의지구 온난화에 영향을 주는 배출 규제인 TA Luft를 충족합니다.
〔누출율<10-4 mbar?l/(s?m)〕
• FDA승인 177.1550

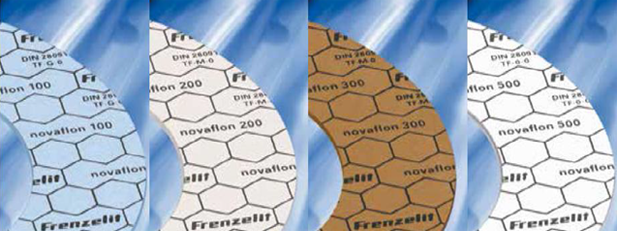

Novaflon® 100Modified PTFE with hollow glass micro-spheres
매우 높은 압축률 때문에 Novaflon® 100은 글라스, 세라믹, FRP 플랜지 등 압력에 예민한 플랜지에 사용하기 적합합니다.
Modified PTFE로 만든 다목적 가스켓으로 anti-stick이 매우 뛰어납니다. 결과적으로 정지시간은 최소화 되었지만 기계 신뢰도와 용이성은 높였습니다. 또다른 장점으로 Novaflon 100의 이상적인 적용성은 플랜지 표면의 작은 손상이나 불균형을 보완할 수 있습니다.
뛰어난 매체 저항성으로 화학 산업에서 사용하기에 이상적인 솔루션입니다.

Novaflon® 200Modified PTFE with barium sulphate
Novaflon® 200은 강한 알칼리에 대한 최고의 화학적 저항성이 특징입니다.
기계적저항성과 압력저항성이 높고 (진공시 83 bar까지) creep 성질에 적합하기 때문에 다목적 modified PTFE 플랫 가스켓으로사용함이 손색이 없습니다.
고순도의가스켓 재질은 인체에 무해하기 때문에 식품, 제약 산업에서 이상적으로 사용할 수 있습니다.

Novaflon® 300Modified PTFE with silica
Novaflon® 300은 화학적 저항성은 유지하면서 creep 특성은 낮춘 밸런스가 좋은 제품입니다.
또한 플랫 가스켓은 농축 산성(acid)분에 영향을 받지 않습니다. (플루오르제외) modified PTFE로 만든 다목적 가스켓은 장치공업에 사용하기 알맞습니다. 반도체, 제철소의 산소라인, 중요한 가스라인에 또는 절연 gasket으로
사용 할 수 있습니다.
고압과 (진공시 83 bar까지) 고 온도에서 높은 기계적 저항성 때문에 Novaflon® 300은 화학, 석유산업에 이상적인 선택입니다.

Novaflon® 500100% multi-directional expanded PTFE
Novaflon® 500은 일반적인 화학적 저항성을 제공합니다. (pH 0~14) 독창적인 생산과정 때문에 creep와 cold flow를 매우 잘 견딥니다.
이가스켓 재질은 낮은 볼트 압력 뿐만 아니라 불규칙한 플랜지를 보완했으며 매우 높은 압력을 견디는 것이 두드러진 특징입니다. (진공시 200bar까지)

제약, 식품, 음료산업에 사용하도록 제작됐으며 특히 글라스 피복 플랜지와 FRP장비 또는 장치공업의 원자로에 사용하기 적합한 제품입니다.

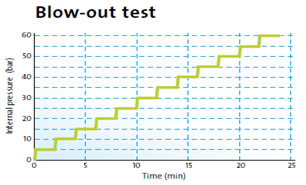

Blow-out 테스트 쉽게 통과!
누수테스트와 더불어 가스켓 시스템의 blow-out 저항성을 증명하는 것이 필요합니다. VDI 최신판에 따르면, 이 가스켓은매우 줄어든 표면 압력에서 일반 압력을 1.5배 더 견딜 수 있습니다. 이 가스켓은 DIN 플랜지 DN40/PN40에 30 N/㎟에 적합합니다.
150℃플랜지 시스템에서 24시간 보관 후, 질소가 최대 압력 60 bar까지 점점 더해졌습니다. 만약 가스켓이 제대로 작동하지 않는다면 압력은 매우 급격히 떨어졌을 것입니다.
그 다음 이 가스켓은 두번에 걸쳐 상당히 줄어든 표면 압력에서 테스트를 했습니다. 만약 10 N/㎟에 테스트를 통과했다면, 7.5 N/㎟까지 추가 감소될 것입니다. 표면 압력이 7.5 N/㎟수준의 매우 낮은 경우나, 최대 압력 60 bar의 까다로운 경우에서도, Novaflon가스켓은이상적인 blow-out 저항성을 증명했습니다. 또한 독일의온실가스배출 규제인 TA Luft를 충족합니다.

요청하시면 증명서를 제공해 드립니다.

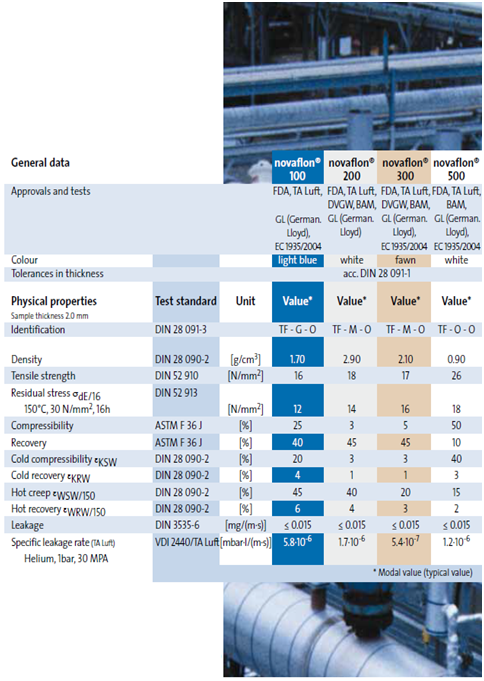

제품 데이터
  novaflon® 100/200/300novaflon® 500
• 치수(mm): 1200 x 1200 (1.0t)•치수(mm): 1500 x 1500
1500 x 1500 (1.5t부터)
• 두께(mm): 1.0/1.5/2.0/3.0•두께(mm): 0.5 ~ 9.0
• 요청에 따라 다른 치수와 두께도 가능합니다.





novaflon® XXL
큰novaflon gasket은 모서리를 접합하고 용접해서 하나로 만들어서 공급합니다. 열교환기 같이 부식성의 매체에 사용되는 경우 이런 큰 가스켓이 이상적입니다.
• PTFE dovetail joint(열장이음, 홈이음)에 비해 최적화된 gasket 연결 방식 입니다.
•까다롭지 않은 핸들링•설치작업시간 단축•downtime(정지시간) 단축


고객과 환경을 생각합니다.
  연구개발에서 생산단계, 고객이 제품을 사용하는 데까지: 품질보증과 자원과 환경에 대해 책임감을 가지고 접근하는 것은 모든 제품의 수명을 통해 모든 규범을 준수하고자 하는 확고한 신념입니다. Frenzelit가스켓 부서는 ISO 9001, ISO 14001의 조건을 만족하는 증명서를 획득했습니다. 이것은 모든 면에서 고객에게 최고의 안전성을 제공한다는 것을 의미하며 저희 직원과 환경 그리고 고객 모두에게 이득이 됩니다.

IPPC directive and TA Luft
플랜트 기사들은 2002년 10월부터 방산 한계치를 철저하고 엄격하게 준수하고 있습니다. 새로운 유럽의 규정(96/61/EC 의회 규칙)과 새로운 환경과 기술 표준에 맞춰서 개정된 독일의 비산 배출 규정인 TA Luft를 따르는 것입니다. 모든 novaflon® 제품은 TA Luft의 엄격한 누출 기준을 아무 문제없이 만족합니다.
