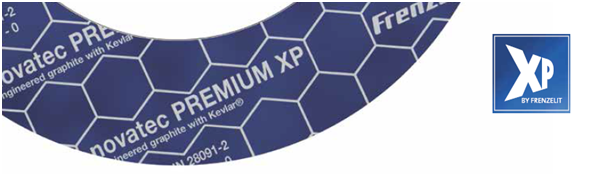

Novatec® PREMIUM XP– the high-performance all-rounder
Frenzelit에서 개발한 Novatec® PREMIUM XP는 새롭고 더욱 효율적인 graphite 가스켓의 “Extended Performance” (XP) 세대로 Kevlar®섬유가 보강되었습니다.
누수가 상당히 감소했으며 동시에 신중한 그라파이트 구조 디자인과 기발한 공정공학 덕분에 뛰어난 잔류 응력과 화학 저항수준을 획득했습니다. Novatec® PREMIUM XP로 DIN EN 1591-1과 VDI 2290에서 실링 카테고리 L0.01을 아웃라인으로 따르는 가스켓 시스템 환경 설정이 가능합니다. 이런 문맥에서 Kevlar®섬유와 그라파이트의독특한 조합은 탄성중합체가 붙은 섬유가스켓이 최고온도 300도까지 올라가는 다양한범위에 적용할 수 있도록 현재 옵션보다 더 많이 가스켓을 규격화 할 수 있습니다.
The morphology is what makes the difference형태학이 다름을 만든다.
그라파이트는 획일적인(균일한) 물질이 아닙니다. 그라파이트의실링 특성은 순도와 입자의 크기 뿐만 아니라 그라파이트 구조까지도 크게 영향을 끼쳤습니다. 신중한 형태학적 디자인 덕분에 Novatec® PREMIUM XP 세대의 “Extended Performance”는실링 품질의 새로운 수준에 도달했습니다. 또한 독일 “TA Luft” 공기 오염 규제와 VDI 2290에서 명시한 엄격한 요구사항을 만족하는 실을 만들 수 있게 되었습니다. 위의 사진은 두 개의 특별한 그라파이트 구조가 Novatec®PREMIUM XP 기본 물질 역할을 하는 것을 보여줍니다.
Media-resistant at high temperatures고온에서의 매체저항
Kevlar®물질 조합의 그라파이트는 모든 규격의 신축성 섬유물질을 뛰어넘는 효율성을 보장합니다(FA). 낮은 접착제(고무성분)와 결합한 높은 그라파이트 함유량은 상당히 높은 화학적 저항 수준으로 이끌었습니다. 동시에 적용온도 범위는 300도까지 올라갑니다. 잔류응력(residual stress)수준은 어떤 전통적인 FA(비석면종류)가스켓 보다 더 높습니다. 달라붙지 않는 코팅은 오랜 기간 동안 효과가 나타납니다. |

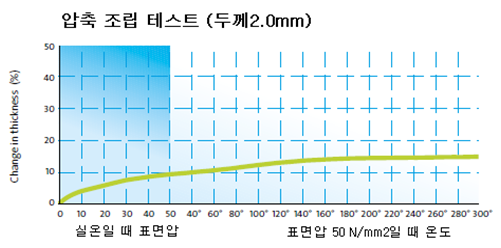

Characteristic data-quantifiable application benefits
The advantages at a glance: 한눈에 보는 장점
.최적화된그라파이트 형태 덕분에 새는 것이 상당히 감소했습니다.
.독일의 공기오염 규제를 준수하고(“TA Luft”) VDI 2290”가스켓 시스템 디자인 사양을 따릅니다.
.뛰어난 잔류 응력
.실제사용온도 범위가 300도까지 확장되었습니다.(스팀:250℃, 열매체:300℃, 배기가스500℃)
.뛰어난 매체 저항성(톨오렌,벤젠,냉매,나프타,페놀…등)
.들러붙지 않게 하는 코팅이 오랜 기간 동안 남아있습니다.
.석면 같은 성능을 보장 합니다..
.그라파이트로 만들어졌기 때문에 일반 비석면 제품보다 온도와 매체 저항성이 뛰어납니다.
.그라파이트로 만들어 졌기 떄문에 석유화학 분야에 사용이 적합합니다
.그라파이트와케블러로 조합되었기 때문에 산화현상이 없습니다.

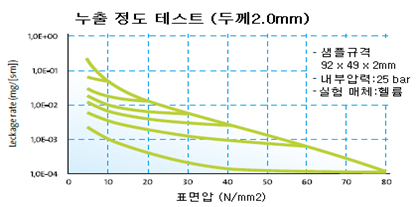

누출 정도 (두께 2.0mm)
새로운 Novatec® PREMIUM XP가 규격 표면 압력 레벨에서 새는 것이 상당히 줄었음을 증명합니다.
TA-Luft(크린에어씰링)승인 |
석유화학, 스팀(250℃), 열매체(280℃), Acids, 강알칼리, 솔벤트, 오페수, 해수, 열교환기,
냉매(R-22,12,134a,600a...), 암모니아,스팀트렙, Naphtha, 톨루엔, 밸브 본넷트팩킹, 페놀, oil acid, 가성소다150℃/30%. 제지공장과 타이어공장 목제소 등의 스팀분야. 질소발생장치, 에어드라이어, 냉동기 콤프레셔, 고압가스분야(LNG,LPG...질소)
*압력과 온도 제한은 제품의 특성뿐만 아니라 설치조건에 의해서도 매우 영향 받는다고 명시되어있습니다(특히 표면압력에 의해서). 정보는 제공되어야만 하므로 고정적인 적용범위 한계 보다는 안전한 쪽으로 예상해야 합니다.

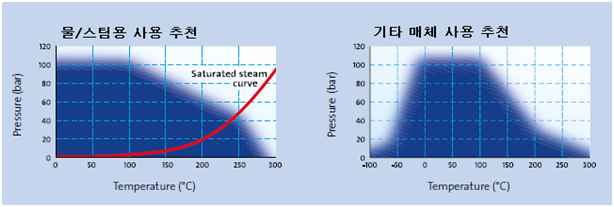

그래프의 다양한 온도와 압력수준에 따른 적용범위 추천은 가스켓 두께 2.0mm와 매끄러운 플랜지를 적용했습니다. 더 얇은 가스켓이 사용될 경우 더 높은 한계도 가능합니다.
Warranty exclusion 전용 품질 보증서
다양한 설치와 작동 조건의 다양함, 어플리케이션, 프로세스 엔지니어링 옵션 등을 고려해보면 이 안내서에 있는 정보는 대략적인 가이드로써만 제공됩니다. 결과적으로 이 정보에는 품질보증 클레임에 대한 근거가 없습니다.
Installation instructions 설치 설명
?씰링할 표면을 깨끗이 하고 이전 가스켓의 흔적을 플랜지 표면에 손상이 없도록 하여 제거합니다.
?열매체와 스팀 조립법:볼트 1ea당 120-150N/m으로 지그재그로 3단계로 볼트를 조일것.
진동이 있는 펌프주위에 사용 시 스프링와셔를 사용하십시오,
온도에 노출되어 온도가 식은 다음에 재조임은 gasket이 크랙이 갈수도 있습니다.
상승과 하강이 반복하는 분야는 반드시 301스프링 와셔를 사용하십시오.
볼트가 플리지 않도록 해야 누수가 없습니다.
*조립 시 반드시 볼트너트에 꼭 기름을 칠 하십시오.
주의: 장착 시 Graphite 파우더, 구리스등을 바르지 마십시오.
프랜지에 붙어 있는 잔여 물은 제거 하십시오.
.Good for people and the environment. 사람과 환경을 생각합니다.
연구 개발에서 제조 공정과 고객들이 제품을 사용하는데 까지: 품질 보증과 재료와 환경에 책임감 있는 접근은 모든 제품의 수명을 통해 저희가 하는 모든 면에서 지키는 확실한 약속입니다.
Frenzelit은 ISO 9001, ISO/TS 16949 그리고 ISO 14001의 요구하는 것을 따르는 회사로 인증 받았습니다. 이것은 모든 면에서 완전히 투명하다는 것을 의미하며 그리하여 높은 수준의 안정성을 제공합니다. Frenzelit, 환경, 그리고 고객 모두의 이익입니다. |
